STの高温対応SCRは、電源起動時の突入電流制限、最大1kWまで電源の高効率化、および強力なEMI耐性が要求される産業用アプリケーションにおいて、機械式リレーと比べ、性能面で大きなメリットをもたらします。

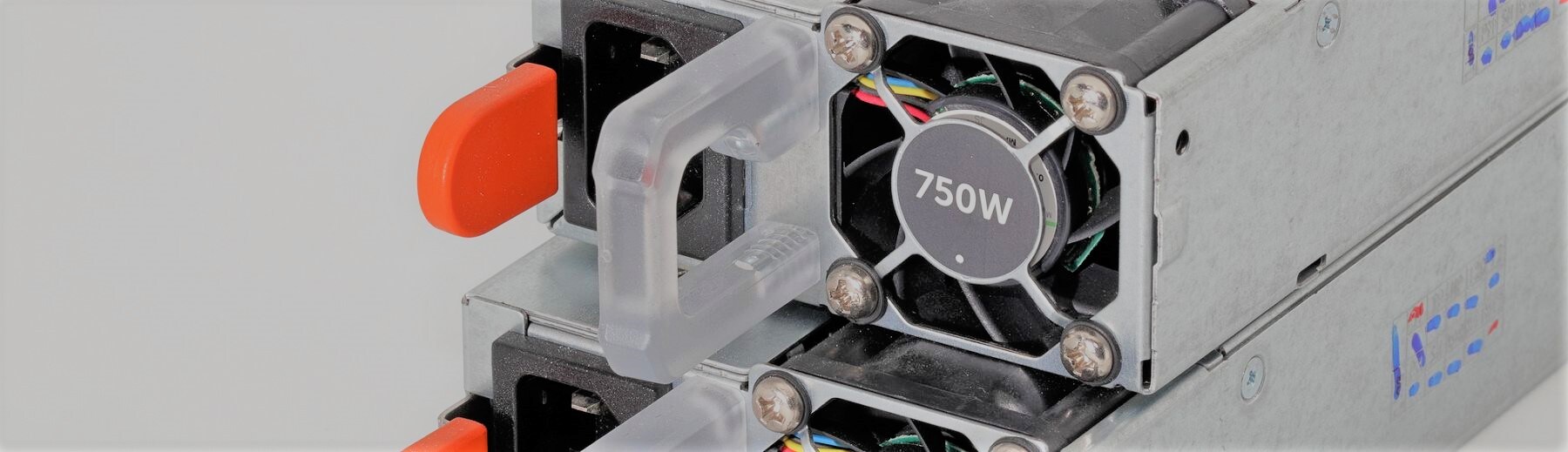

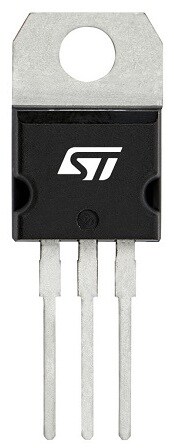

STの800V 16A SCRは、小型のD²PAK面実装パッケージ、TO-220AB、および内部絶縁型TO-220I挿入型パッケージの放熱性と、最大150℃までの動作時接合部温度の優れた特性を持ちます。これらのデバイスは、サーバ用スイッチング電源、5G通信機器用電源、コンスーマ向けスイッチング電源などの高電力密度が求められるアプリケーションに最適で、電源投入時に効率的に突入電流を制御し、高効率の動作を保証します。

このTN1605H-8xシリーズは、設計者が回路設計を簡素化し、熱効率を向上させ、外部からの干渉に対する堅牢な耐性による高いレベルの信頼性を実現できます。その特徴には、AC-DCコンバータ、過電圧クローバ保護、モータ制御回路、電動工具といった小型で信頼性の高い制御回路のための、500V/µsのノイズ耐性、100A/µsのターンオン電流上昇率、8mAのゲート･トリガ電流が挙げられます。

主な機能

アプリケーション例

関連情報


高温対応SCRサイリスタを使用した高耐性で堅牢なAC-DCコンバータの設計方法

AC-DCコンバータで機械式スイッチに代わる信頼性の高いソリューション

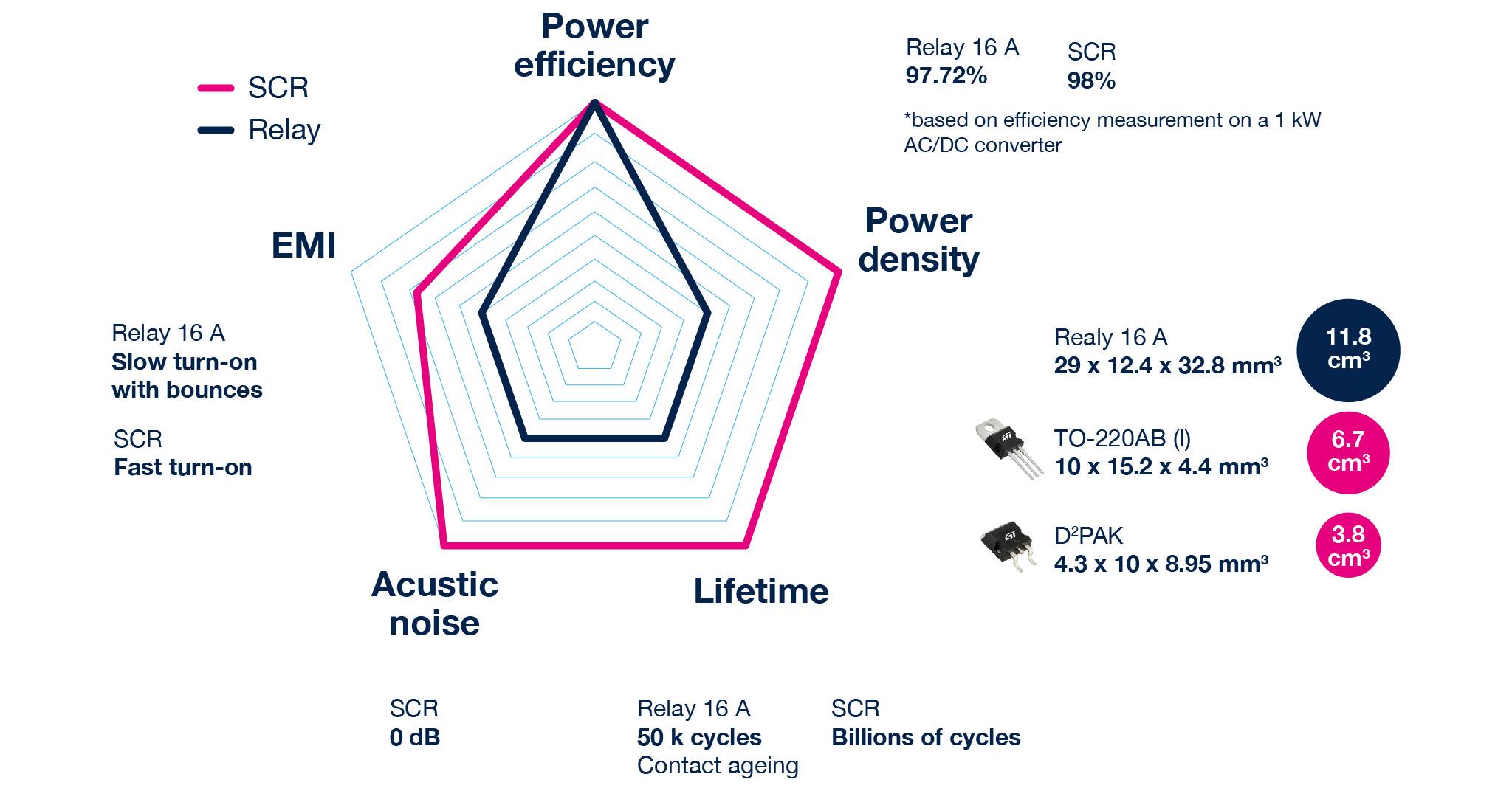

電気機械式リレーからSCRに移行することによって、電力効率の向上、電力密度の向上、寿命の延長、EMIに対する堅牢性の向上、ノイズ低減動作など、設計および性能に大きなメリットをもたらします。新しいアプリケーションの可能性をご体験ください。

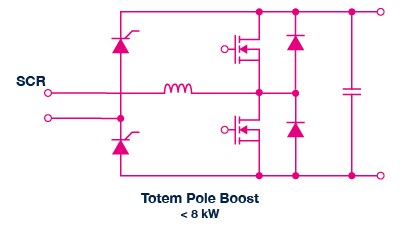

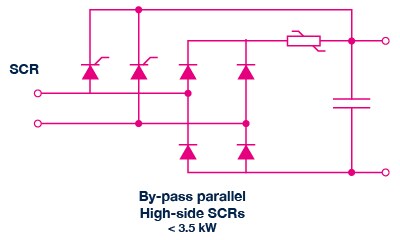

堅牢なAC-DC整流ブリッジ回路トポロジの設計方法

STの高温対応SCRを使用し、より優れたデジタル突入電流制限回路を実装することで、システム全体の効率を向上させ、あらゆるAC-DC整流ブリッジの音響ノイズやスイッチの経年劣化を抑制します。

STの高温対応SCRにより、以下のことが可能となります。

• 多機能AC-DC整流ブリッジを構築することで、幅広いハイエンドの産業用アプリケーションにおいて高効率の電力変換を実現します。
• スイッチの経年劣化を抑制することで、システムの信頼性と寿命を向上させます。
• 産業オートメーション、パワー･ディストリビューション、その他の市場および産業における最先端のソリューションを設計できます。

1kW変換におけるTN1605H-8xの課題の例
