X-NUCLEO-IKS4A1

量産中
Design Win
MySTに保存する

STM32 Nucleoボード向けモーションMEMS & 環境センサ拡張ボード

データブリーフのダウンロード
Order Direct

製品概要

概要

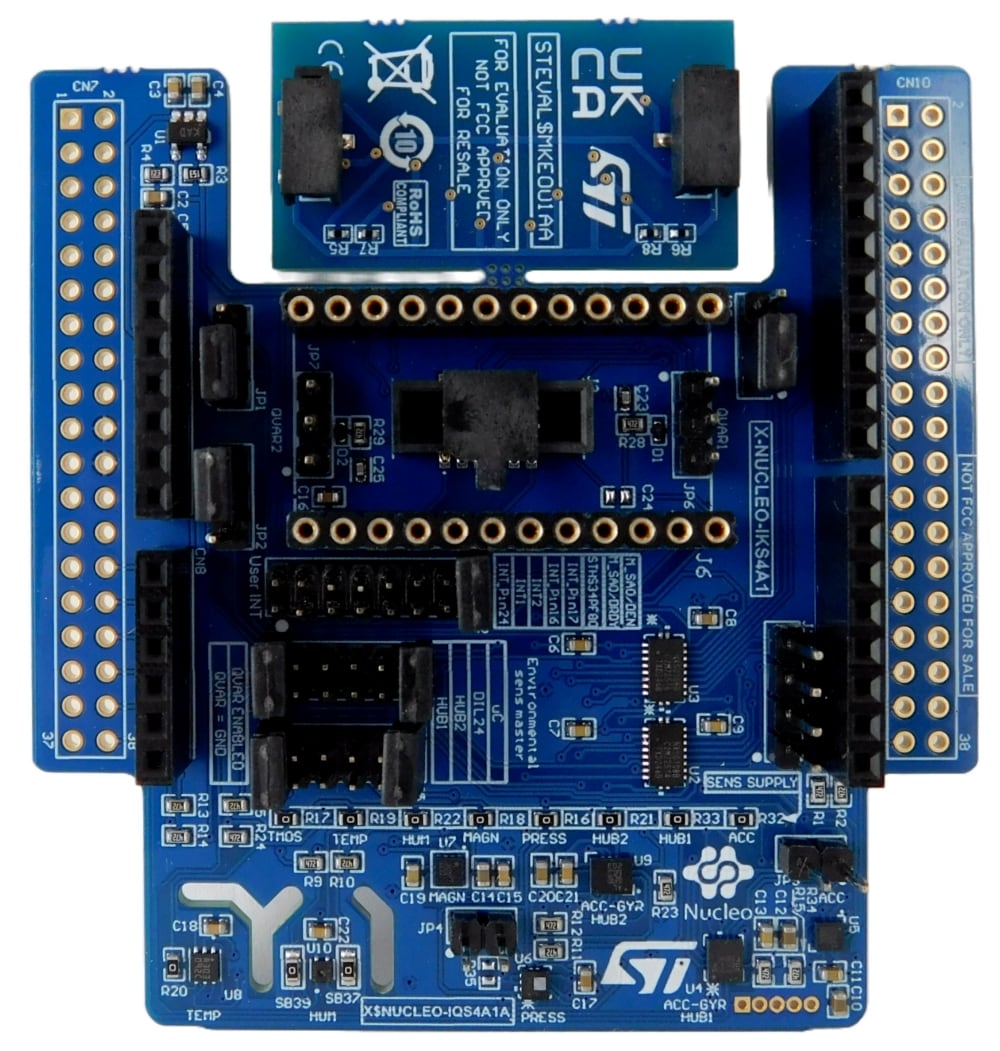

モーションMEMSおよび環境センサ評価ボード･キットのX-NUCLEO-IKS4A1は、モーションMEMSと環境センサをホストするメイン･ボードX-NUCLEO-IQS4A1と、Qvarスワイプ電極をホストする取り外し可能なアドオン･ボードSTEVAL-MKE001Aで構成されています。

この拡張ボードは、センサ･ハブ（LSM6DSO16ISとLSM6DSV16X）、カメラ･モジュール統合用インタフェース、Qvarタッチ / スワイプ･ジェスチャ（同梱電極使用）などの機能を利用したアプリケーション開発を可能にします。

また、プレゼンス検出機能とモーション検出機能をSTのIRセンサを接続し統合することもできます。

  • 特徴

    • LSM6DSO16IS：MEMS 3軸加速度センサ（±2g / ±4g / ±8g / ±16g）+ 3軸ジャイロセンサ（±125dps / ±250dps / ±500dps / ±1000dps / ±2000dps）、ISPU（インテリジェント処理ユニット）搭載
    • LIS2MDL：MEMS 3軸地磁気センサ（±50ガウス）
    • LIS2DUXS12：超低消費電力MEMS 3軸加速度センサ（±2g / ±4g / ±8g / ±16g）、Qvar、AI、アンチエイリアス搭載
    • LPS22DF：低消費電力･高精度のMEMS大気圧センサ、260hPa～1260hPa絶対圧デジタル大気圧センサ
    • SHT40AD1B
    • STTS22H：低電圧、超低消費電力、±0.5℃高精度温度センサ（–40℃～+125℃）
    • LSM6DSV16X：MEMS 3軸加速度センサ（±2g / ±4g / ±8g / ±16g）+ 3軸ジャイロセンサ（±125dps / ±250dps / ±500dps / ±1000dps / ±2000dps / ±4000dps）、センサ･フュージョン / AI / Qvar搭載
    • 追加のMEMSアダプタとその他のセンサで使用可能なDIL 24ピン･ソケット
    • フリーの統合型開発ファームウェア･ライブラリおよびSTM32Cubeファームウェア互換全センサの実装例
    • Qvarによるタッチ / スワイプ検知用電極装備
    • I²Cセンサ･ハブ機能（LSM6DSOおよびLSM6DSV16X）
    • MIPI I3C®通信互換（LIS2DUXS12、LSM6DSV16XおよびLPS22DF）
    • STM32 Nucleoボードとの互換性
    • Arduino UNO R3コネクタ付属
    • IRセンサ（STHS34PF80）アプリケーション開発向けの産業用コネクタ付属。DIL24アダプタを介して外部MEMSの同時接続が可能
    • セカンダリSPI（3/4 w）経由でLIS2DUXS12と結合された外部カメラ･モジュール･アプリケーションで利用可能なインタフェース
    • RoHS準拠
    • WEEE準拠
    • UKCA準拠
    続きを読む 一部を表示

おすすめ製品

MEMS-Studio

グラフィカル設計ツールを使用してアルゴリズム設計をおこない、コード記述なしの組込みAI機能開発を実現するMEMSセンサ向けソフトウェア･ソリューション

FP-SNS-ALLMEMS1

STM32Cube function pack for IoT node with Bluetooth Low Energy connectivity, digital microphone, environmental, and motion sensors

Unicleo-GUI

STM32Cube用モーションMEMS、および環境センサ･ソフトウェア開発キットX-CUBE-MEMS1用GUI

推奨コンテンツ

マイコン、MPU、スマート･センサで組込みAIを実装するための無料ツール、ケーススタディ、リソースをご用意しています。
今すぐアクセス

すべてのリソース

すべてのカテゴリを表示
タイトル
バージョン
更新日

Board Manufacturing Specifications (1)

タイトル
バージョン
更新日
X-NUCLEO-IKS4A1 GERBER
1.0 13 Oct 2023
13 Oct 2023
X-NUCLEO-IKS4A1 GERBER 1.0

BOM (1)

タイトル
バージョン
更新日
X-NUCLEO-IKS4A1 BOM
1.0 13 Oct 2023
13 Oct 2023
X-NUCLEO-IKS4A1 BOM 1.0

Schematic Pack (1)

タイトル
バージョン
更新日
X-NUCLEO-IKS4A1 SCHEMATIC
2.0 17 Apr 2024
17 Apr 2024
X-NUCLEO-IKS4A1 SCHEMATIC 2.0

品質 & 信頼性

製品型番 マーケティング･ステータス RoHSコンプライアンスグレード 材料宣誓書**
X-NUCLEO-IKS4A1
量産中
Ecopack2

X-NUCLEO-IKS4A1

Package:

Ecopack2

Material Declaration**:

More Info

Marketing Status

量産中

RoHS Compliance Grade

Ecopack2

(**) st.comで提供している材料宣誓書は、パッケージ･ファミリ内で最も一般的に使用されているパッケージに基づく汎用ドキュメントの場合があります。そのため、特定の製品では100%正確ではない可能性があります。特定の製品情報については、セールスサポートまでお問い合わせください
