製品概要
概要

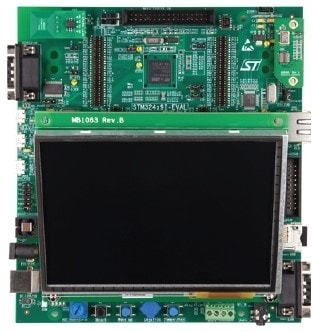

The STM32439I-EVAL evaluation board is a complete demonstration and development platform for the STMicroelectronics ARM®Cortex®-M4 core-based STM32F439 line microcontrollers.
The integrated ST-LINK/V2 provides an embedded in-circuit debugger and programmer for the STM32 MCU. Extension headers make it possible to easily connect a daughterboard for specific applications of the users.
The STM32439I-EVAL evaluation board includes everything required for beginners and experienced users to develop applications quickly.
-
特徴
- STM32F439NIH6 microcontroller
- 5.7” color VGA TFT LCD with capacitive touchscreen (640 x 480 pixels)
- Six 5 V power supply options:
- Power jack
- ST-LINK/V2 USB connector
- User USB HS connector
- User USB FS1 connector
- User USB FS2 connector
- Daughterboard
- SAI Audio DAC, stereo audio jack which supports headset with microphone
- Stereo digital microphone, audio terminal connector used to connect external speakers
- 2 GBytes (or more) SDIO interface microSD card
- RF EEPROM on I2C compatible serial interface
- RS-232 communication
- IrDA transceiver
- JTAG/SWD and ETM trace debug support, ST-LINK/V2 embedded
- IEEE-802.3-2002 compliant Ethernet connector
- Camera module
- 8M x 32-bit SDRAM, 1M x 16-bit SRAM and 8M x 16-bit NOR Flash
- Joystick with 4-directional control and selector
- Reset, Wakeup and Tamper buttons
- 4 color user LEDs
- Extension connectors & memory connectors for daughterboard or wrapping board
- USB OTG HS and FS with Micro-AB connectors
- RTC with backup battery
- CAN2.0A/B compliant connection
- Potentiometer
- Motor control connector
Recommended Tools & Software
すべてのリソース
| タイトル | バージョン | 更新日 |
|---|
製品スペック (1)
| タイトル | バージョン | 更新日 | ||
|---|---|---|---|---|
| 2.0 | 10 Feb 2015 | 10 Feb 2015 |
テクニカル･ノート & 技術解説 (1)
| タイトル | バージョン | 更新日 | ||
|---|---|---|---|---|
| 6.0 | 11 Mar 2024 | 11 Mar 2024 |
Get Started and User's Guide (3)
| タイトル | バージョン | 更新日 | ||
|---|---|---|---|---|
| 1.0 | | |||
| 1.0 | | |||
| 1.0 | |
プレゼンテーション (1)
| タイトル | バージョン | 更新日 | ||
|---|---|---|---|---|
| 1.0 | 20 Jun 2023 | 20 Jun 2023 |
ライセンス契約 (1)
| タイトル | バージョン | 更新日 | ||
|---|---|---|---|---|
| 5.0 | 21 Sep 2016 | 21 Sep 2016 |
Evaluation Board Terms of Use (1)
| タイトル | バージョン | 更新日 | ||
|---|---|---|---|---|
| 1.7 | 29 May 2023 | 29 May 2023 |
すべてのリソース
| タイトル | バージョン | 更新日 |
|---|
Board Manufacturing Specifications (1)
| タイトル | バージョン | 更新日 | ||
|---|---|---|---|---|
| ZIP | 1.0 | 01 Aug 2015 | 01 Aug 2015 |
BOM (1)
| タイトル | バージョン | 更新日 | ||
|---|---|---|---|---|
| ZIP | 1.0 | 01 Aug 2015 | 01 Aug 2015 |
Schematic Pack (1)
| タイトル | バージョン | 更新日 | ||
|---|---|---|---|---|
| ZIP | 1.0 | 01 Aug 2015 | 01 Aug 2015 |
