VL6180-SATEL

NRND
Design Win
MySTに保存する

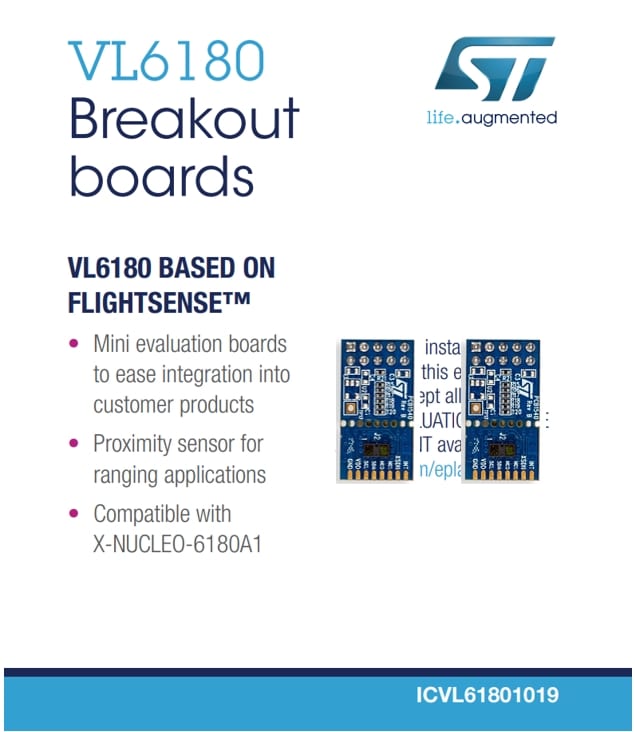

VL6180V1 Breakout Board

データブリーフのダウンロード

製品概要

概要

The VL6180 breakout boards are hardware add-ons for the X-NUCLEO-6180A1 expansion board. Up to three breakout boards can be connected to the X-NUCLEO-6180A1 expansion board, enabling multi sensor applications. Thanks to its 2.8 V regulator, the VL6180 breakout board can be used in any application with a 3.3 to 10 V supply.

The part supporting the VL6180 module, 2.54 mm connector and output regulator is scored, so that developers can break off the mini PCB for use in a 2.8 V supply application using flying leads. This makes it easier to integrate into development and evaluation devices due to its small form factor.

  • 特徴

    • Each breakout board integrates:
      • VL6180 module (proximity sensor)
      • 2.8 V output regulator
    • True distance measurement independent of target size and reflectance
    • Able to function in multi-module applications
    • Divisible board enabling use as mini PCB breakout board, easy to integrate in customer device
    • Compatible with X-NUCLEO-6180A1 expansion board
    • Up to three VL6180 breakout boards can be plugged into the expansion board through its 2.54 mm connector
    • Can be used with STM32 Nucleo board available in the P-NUCLEO-6180A1 pack based on full-feature Nucleo board with STM32F401RE dynamic efficiency ARM® Cortex®-M4 microcontroller
    続きを読む 一部を表示

すべてのリソース

すべてのカテゴリを表示
タイトル
バージョン
更新日

Board Manufacturing Specifications (1)

タイトル
バージョン
更新日
PCB Gerber VL6180-SATEL
1.0 08 Dec 2020
08 Dec 2020
PCB Gerber VL6180-SATEL 1.0

品質 & 信頼性

製品型番 マーケティング･ステータス パッケージ グレード RoHSコンプライアンスグレード WEEE Compliant 材料宣誓書**
VL6180-SATEL
NRND
CARD インダストリアル Ecopack1 -

VL6180-SATEL

Package:

CARD

Material Declaration**:

More Info

Marketing Status

NRND

Package

CARD

Grade

Industrial

RoHS Compliance Grade

Ecopack1

(**) st.comで提供している材料宣誓書は、パッケージ･ファミリ内で最も一般的に使用されているパッケージに基づく汎用ドキュメントの場合があります。そのため、特定の製品では100%正確ではない可能性があります。特定の製品情報については、セールスサポートまでお問い合わせください
