製品概要
主な利点
Affordable and flexible
Try out new concepts and build prototypes.
Time-to-market
The board comes with the STM32 comprehensive free software libraries helping you accelerate your development.
概要

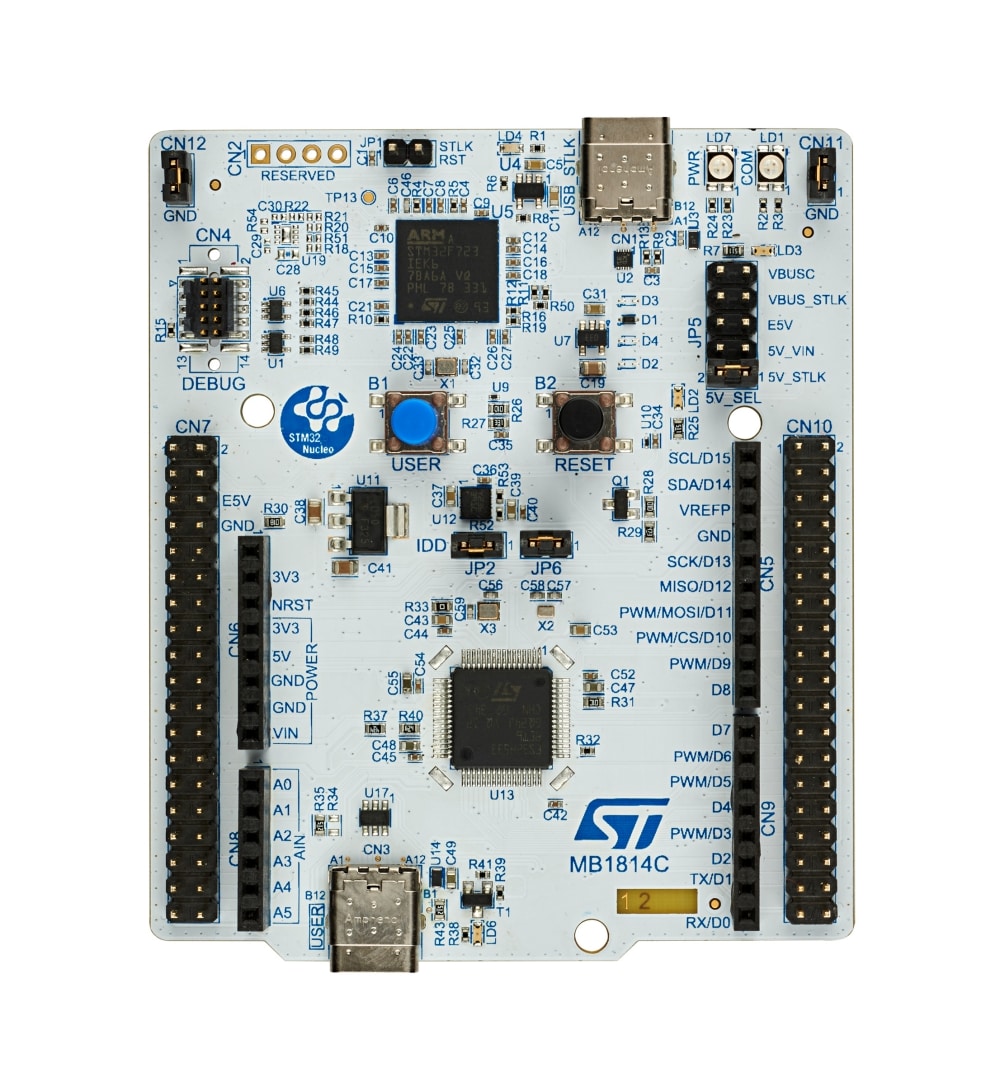

STM32 Nucleo-64ボードは、プロトタイプを作成して新しいアイデアを試したいときに、低コストで柔軟性の高いツールとして活躍します。STM32マイクロコントローラが提供するさまざまな性能と消費電力特性の中から、最適な組み合わせを選択してください。互換ボードについては、外部スイッチング電源（SMPS）がRUNモードにおける電力消費を大幅に削減します。
ARDUINO® Uno V3コネクタへの対応やST Morphoヘッダと各種専用シールドによって、STM32 Nucleoのオープンな開発プラットフォームの機能を簡単に拡張することができます。
STM32 Nucleo-64ボードにはST-LINKデバッガ / プログラマが内蔵されているため、デバッグ･プローブを別途用意する必要がありません。
STM32 Nucleo-64ボードには、STM32の総合的な無料ソフトウェア･ライブラリに加え、STM32Cubeファームウェア･パッケージで使用できるサンプル･プログラムが付属しています。
-
特徴
- 共通の特徴
- LQFP64またはLQFP48パッケージのSTM32マイクロコントローラ
- ARDUINO®と共有されるユーザLED x1
- ユーザ･ボタン x1 / リセット･ボタン x1
- 水晶発振子（32.768kHz）
- ボード･コネクタ：
- ARDUINO® Uno V3拡張コネクタ
- STM32のすべてのI/OにフルアクセスできるST Morpho拡張ピン･ヘッダ
- 柔軟性の高い電源オプション：ST-LINK / USB VBUS / 外部電源
- USB の再エニュメレーション機能を備えたオンボード ST-LINK デバッガ / プログラマ：マスストレージ、仮想 COM ポート、およびデバッグ･ポート
- STM32Cubeファームウェア･パッケージで利用できる包括的な無料ソフトウェア･ライブラリとサンプル･コード
- IAR Embedded Workbench®、MDK-ARM、STM32CubeIDEなどの幅広い統合開発環境（IDE）をサポート
- ボード固有の特徴
- Vcoreロジック電源を生成する外部スイッチング電源（SMPS）
- 24MHzまたは48MHz HSE
- ボード･コネクタ：
- 外部スイッチング電源（SMPS）専用コネクタ
- ST-LINK用のMicro-BまたはMini-B USBコネクタ
- MIPI®デバッグ･コネクタ
- 共通の特徴
おすすめ製品
すべてのリソース
| タイトル | バージョン | 更新日 |
|---|
Board Manufacturing Specifications (2)
| タイトル | バージョン | 更新日 | ||
|---|---|---|---|---|
| ZIP | 4.0 | 19 Sep 2024 | 19 Sep 2024 | |
| ZIP | 4.0 | 10 Jun 2024 | 10 Jun 2024 |
BOM (1)
| タイトル | バージョン | 更新日 | ||
|---|---|---|---|---|
| ZIP | 4.0 | 19 Sep 2024 | 19 Sep 2024 |
Schematic Pack (1)
| タイトル | バージョン | 更新日 | ||
|---|---|---|---|---|
| 1.0 | 15 Feb 2024 | 15 Feb 2024 |
品質 & 信頼性
| 製品型番 | マーケティング･ステータス | RoHSコンプライアンスグレード | 材料宣誓書** |
|---|---|---|---|
| NUCLEO-H533RE | 量産中 | Ecopack1 | |
NUCLEO-H533RE
Package:
Ecopack1Material Declaration**:
(**) st.comで提供している材料宣誓書は、パッケージ･ファミリ内で最も一般的に使用されているパッケージに基づく汎用ドキュメントの場合があります。そのため、特定の製品では100%正確ではない可能性があります。特定の製品情報については、セールスサポートまでお問い合わせください
サンプル & 購入
| 製品型番 | 製品ステータス | Budgetary Price (US$)*/Qty | STから購入 | Order from distributors | パッケージ | 梱包タイプ | RoHS | Country of Origin | ECCN (US) | ECCN (EU) | サプライヤ | Specific features | WEEE Compliant | コア製品 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NUCLEO-H533RE | | | distributors 販売代理店に在庫がない場合は、STのセールス･オフィスまでお問い合わせください |
|
|
|
|
NUCLEO-H533RE 量産中
販売代理店に在庫がない場合は、STのセールス･オフィスまでお問い合わせください
（*）概算用の参考価格（US$）です。現地通貨でのお見積りについては、STのセールス･オフィスまたは販売代理店までお問い合わせください。
