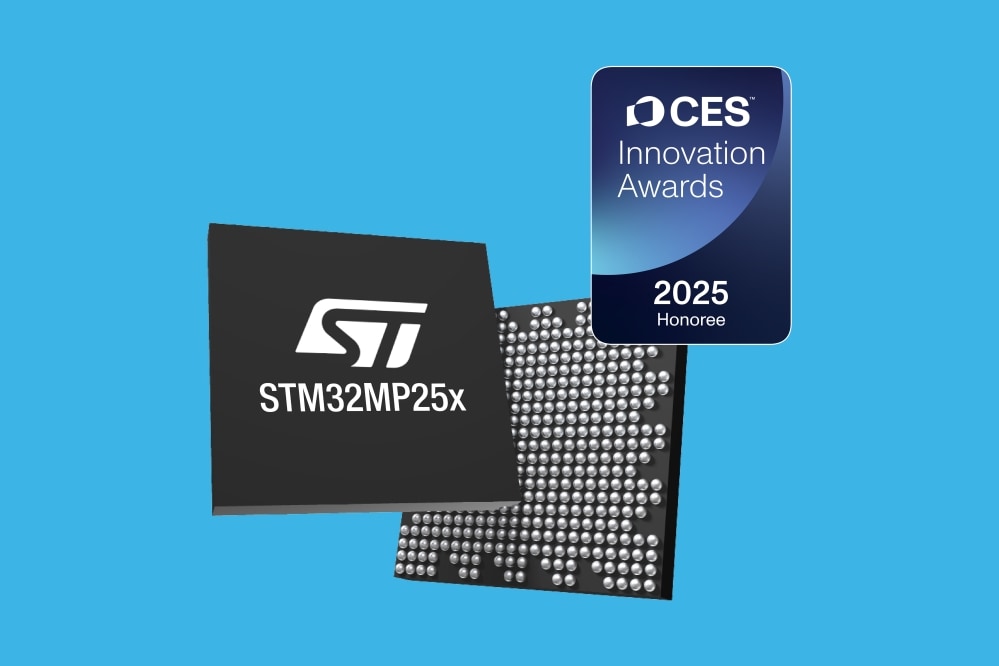

STM32MP253D

概要

STM32MP25xA/Dデバイスは、最大1.5GHzで動作する高性能シングルコアまたはデュアルコアArm® Cortex®-A35 64bit RISCコアをベースにしています。Cortex®-A35プロセッサは、各CPUに32KBのL1 命令キャッシュ、各CPUに32KBのL1 DCACHE、および512KBのL2キャッシュを搭載しています。Cortex®-A35プロセッサは、非常に効率的な8段のインオーダ･パイプラインを使用しており、面積と電力効率を最大化しながら、Armv8-Aの全機能を提供するために広範囲にわたって最適化されています。

STM32MP25xA/Dデバイスは、最大400MHzの周波数で動作するCortex®-M33 32bit RISCコアも内蔵しています。Cortex®-M33コアには、単精度の浮動小数点ユニット（FPU）が搭載されているため、Arm®の単精度データ処理命令およびデータ型をサポートしています。また、Cortex®-M33はDSP命令のセット、TrustZone®およびメモリ保護ユニット（MPU）をサポートしているため、アプリケーション･セキュリティの強化に貢献します。

また、このデバイスは、最大200MHz（バックアップ･レギュレータから実行時は16MHz）の周波数で動作するCortex®-M0+ 32bit RISCコアも内蔵しています。このプロセッサはSmartRunドメインに位置し、他のすべてのプロセッサとドメインが停止しているときに、超低消費電力のペリフェラル･アクティビティを確保するために使用できます。

STM32MP25xA/Dデバイスは、最大900MHzで動作する3D GPU（VeriSilicon®、OpenGL ES 3.1、Vulkan 1.3、OpenCL 3.0、OpenVX 1.3）を内蔵し、最大150Mtriangle/s、900Mpixel/sの性能を実現することもできます。

GPUは、最大900MHzで動作するニューラル･プロセッサ･ユニット（VeriSilicon®、TensorFlowLite、ONNX、Linux NN）を提供できます。

STM32MP25xA/Dデバイスは、最大32Gbit密度（4GB）の外部メモリ、最大1066MHzの16bitまたは32bitのDDR3L、最大1200MHzの16bitまたは32bitのLPDDR4またはDDR4をサポートする外部SDRAMインタフェースを備えています。

このデバイスには高速のメモリが内蔵されています：808KBの内蔵SRAM（256KBのAXI SYSRAM、128KBのAXIビデオSRAM（汎用として使用可能）、各128KBのAHB SRAMの2バンク、SmartRunドメインの8KB、8KB、16KBのAHB SRAMの3バンク、バックアップドメインの128KBのAHB SRAM）、および、APBバス、AHBバス、32bitマルチAHBバス･マトリックス、内部および外部メモリへのアクセスをサポートする128bit/64bitマルチレイヤAXI相互接続に接続された広範な拡張I/Oとペリフェラル。

各デバイスは、3個のA/Dコンバータ、低消費電力セキュアRTC、12個の汎用16bitタイマ、4個の汎用32bitタイマ、モータ制御用の3個のPWMタイマ、5個の低消費電力タイマ、真性乱数生成器（RNG）を備えています。

STM32MP25xA/Dデバイスは、ビデオ･エンコーダとビデオ･デコーダを備えています。

このデバイスは、8つの多機能デジタル･フィルタ（MDF）と、1つのサウンド･アクティビティ検出機能（ADF）付き専用オーディオ･デジタル･フィルタをサポートしています。

このデバイスは、以下の標準および高度な通信インタフェースを備えています。

標準ペリフェラル

• 8つのI2C
• 4つのI3C
• 4つのUSARTと5つのUART
• 1つの低消費電力UART
• 8つのSPI、3つのI2S全二重通信マスタ / スレーブ。I2Sペリフェラルのクロックは、専用の内部オーディオPLLまたは外部クロックを介して実現できます。
• 4つのSAIシリアル･オーディオ･インタフェース
• 1つのSPDIF Rxインタフェース
• 3つのSDMMCインタフェース
• ハイスピードPHY内蔵USB 2.0ホスト
• USB2.0/3.0デュアル･ロール･データ、ハイスピードPHYおよび5Gbits/s SuperSpeed PHYの両方を搭載
• 3つのFDCANインタフェース（うち1つはTTCANモード対応）（オプション）
• 2つのギガビット･イーサネット･インタフェース、TSN対応（オプション）
• 1つの、ETH1に接続され、2つの外部PHYインタフェースを提供するギガビット･イーサネット･スイッチ、TSN対応（オプション）

アドバンスト･ペリフェラル

• 1つのフレキシブル･メモリ･コントロール（FMC）インタフェース
• 2つのOcto-SPI Flashメモリ･インタフェース
• CMOSセンサ用の2つのカメラ･インタフェース、1つは基本的なISP、デモザイク、パラレルまたはMIPI CSIインタフェース付き
• 1つのLCD-TFTディスプレイ･インタフェース
• 1つのMIPI DSIディスプレイ･インタフェース（オプション）
• 1つのLVDSディスプレイ･インタフェース（オプション）

幅広い省電力モードにより、低消費電力アプリケーションを設計できます。

STM32MP25xA/Dデバイスは、0.5mm～0.8mmピッチの最大436ボールまでの様々なパッケージで提供されています。付属するペリフェラルのセットは、選択したデバイスによって変わる場合があります。

これらの特徴により、STM32MP25xA/Dデバイスは、家庭用、産業用、大型家電、医療用など幅広いアプリケーションに適しています。
