EVLSPIN32G4-ACT

概要

EVLSPIN32G4-ACTは、次世代スマート･アクチュエータ実装用のリファレンス設計です。VFQFPNパッケージ（9mm x 9mm）内に3つの高性能ハーフ･ブリッジ･ゲート･ドライバとプログラム可能な豊富な機能、そしてミックスド･シグナルSTM32G431マイクロコントローラを内蔵したシステム･イン･パッケージであるSTSPIN32G4をベースとしています。

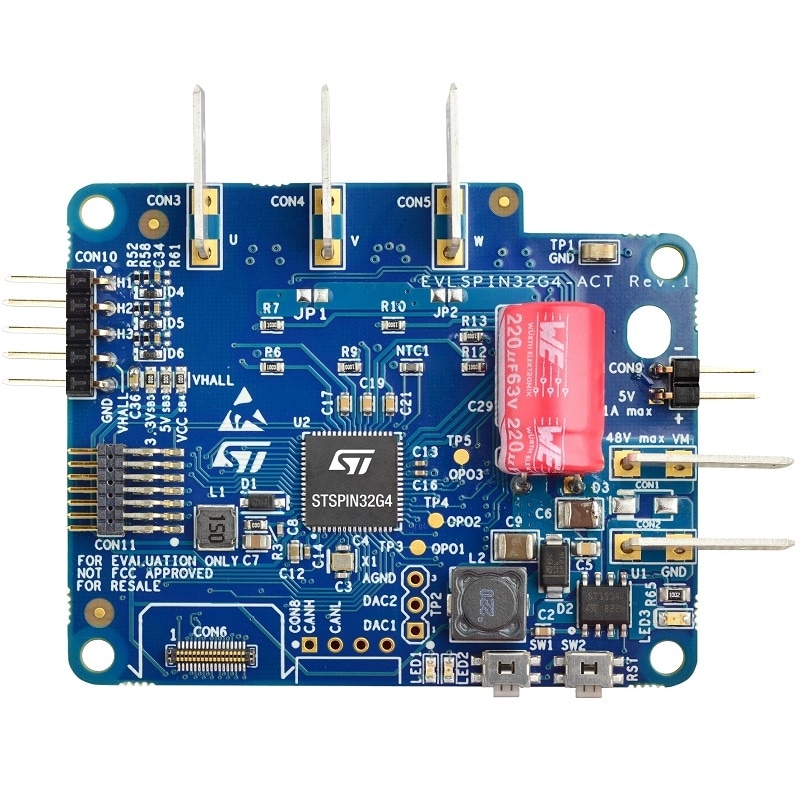

このボードはきわめて小型（62mm x 50mm）で、最大5 Armsの出力電流と最大48Vの電源入力、合計電力250Wの3相ブラシレスモータを駆動できるように設計されています。パワー･ステージで、過熱、過電圧、過電流が発生していないか監視することができます。3シャントまたは1シャント･トポロジを、モータ巻線電流のセンシングで選択できます。このボードは、FOCおよび6ステップ制御アルゴリズムに対応しており、センサレス･モードだけでなく、ホール･センサや90度位相差のエンコーダを使用するセンサベースのモードでも動作できます。

STWIN.box開発キットやソフトウェアとファームウェアが一体となったエコシステムとの円滑なインタフェースによって、モータ･インバータは、有線 / 無線コネクティビティ機能（RS485、UART、USB、CAN、Bluetooth® Low Energy、Wi-Fi、NFC）、多数の慣性センサと環境センサ（加速度センサ、ジャイロセンサ、傾斜計、地磁気センサ、湿度、温度、圧力）、およびオンボードのデータ･ストレージ（microSD™カード）とともに、EVLSPIN32G4-ACT上で、IoT、状態監視、予知保全などの最新のモータ制御ソリューション向けに最適な選択肢を提供します。
