製品概要
主な利点
高度なワイヤレス性能
- 堅牢で安定したコネクティビティを実現するクラス最高レベルの無線
- 最先端の無線効率
- IoTデバイスのバッテリ寿命を延ばすための電源制御オプション
コスト効率
- 搭載機能に応じた最適な価格設定
- 小型パッケージで高集積化（バランと高速外部発振回路の統合）
- 簡素化された回路と少ない部品点数で2層PCBでの製品設計を実現
広範なワイヤレス設計開発エコシステム
- STM32Cubeにより合理化されたプロジェクト開発
- RFリファレンス設計、インピーダンス整合とフロントエンド･フィルタ設計を容易にするIPD（集積型パッシブ･フィルタ）
- Bluetooth® Low EnergyおよびMeshスタック、ソフトウェア、ツール、リソース
概要

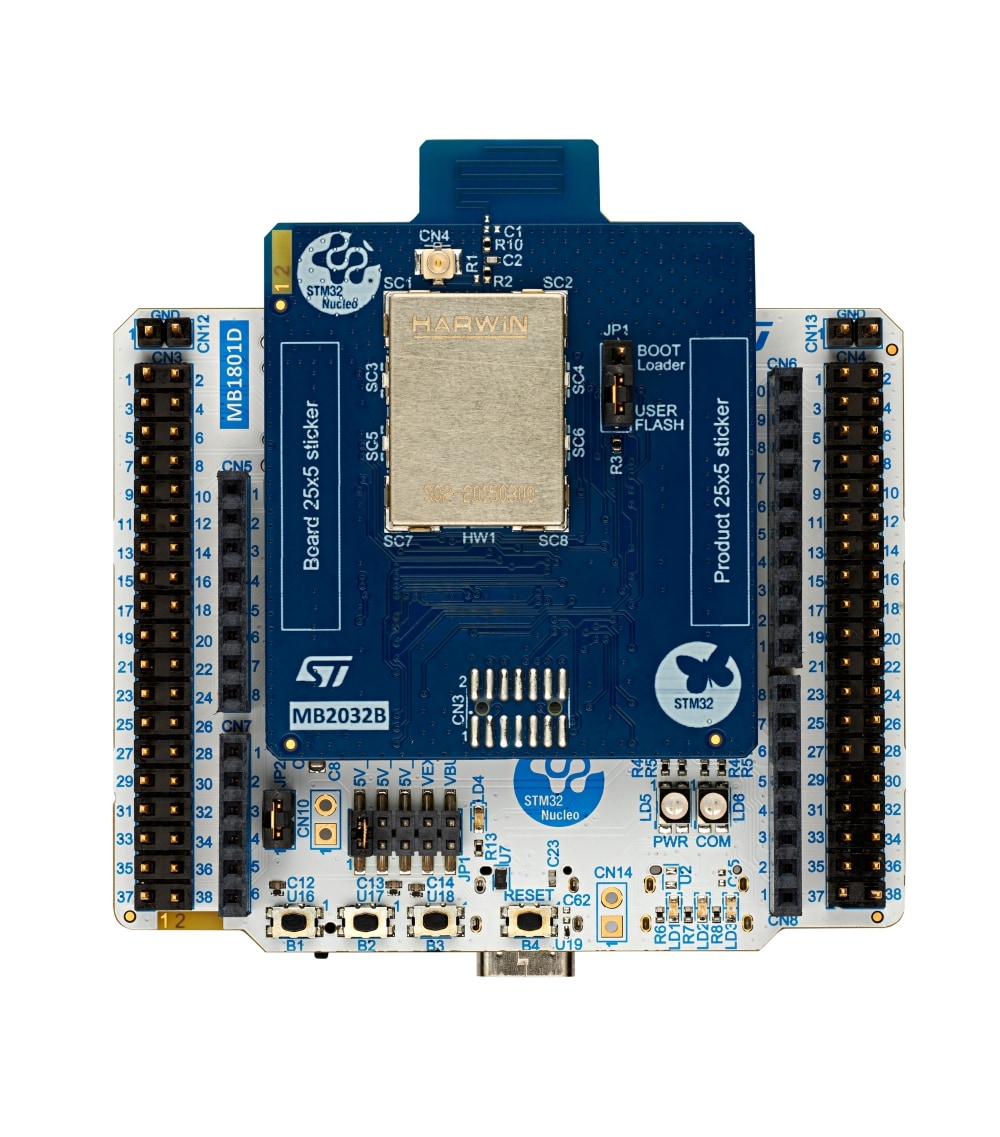

NUCLEO-WB09KE is a Bluetooth® Low Energy wireless and ultra-low-power board embedding a powerful and ultra-low-power radio compliant with the Bluetooth® Low Energy SIG specification v5.4.
The ARDUINO® Uno V3 connectivity support and the ST morpho headers allow the easy expansion of the functionality of the STM32 Nucleo open development platform with a wide choice of specialized shields.
-
特徴
- Ultra-low-power wireless STM32WB09KE microcontroller based on the Arm® Cortex®‑M0+ core, featuring 512 Kbytes of flash memory and 64 Kbytes of SRAM in a VFQFPN32 package
- MCU RF board (MB2032):
- 2.4 GHz RF transceiver supporting Bluetooth® specification v5.4
- Built‑in PCB antenna
- Three user LEDs
- Three user and one reset push-buttons
- Board connectors:
- USB Type-C®
- ARDUINO® Uno V3 expansion connector
- ST morpho headers for full access to all STM32 I/Os
- Flexible power-supply options: ST-LINK USB VBUS or external sources
- On-board STLINK-V3EC debugger/programmer with USB re-enumeration capability: mass storage, Virtual COM port, and debug port
- Comprehensive free software libraries and examples available with the STM32CubeWB0 MCU Package
- Support of a wide choice of Integrated Development Environments (IDEs) including IAR Embedded Workbench®, MDK-ARM, and STM32CubeIDE
おすすめ製品
すべてのリソース
| タイトル | バージョン | 更新日 |
|---|
Board Manufacturing Specifications (4)
| タイトル | バージョン | 更新日 | ||
|---|---|---|---|---|
| ZIP | 3.0 | 29 Jul 2024 | 29 Jul 2024 | |
| ZIP | 3.0 | 28 May 2024 | 28 May 2024 | |
| ZIP | 1.0 | 01 Jul 2024 | 01 Jul 2024 | |
| ZIP | 1.0 | 01 Jul 2024 | 01 Jul 2024 |
BOM (2)
| タイトル | バージョン | 更新日 | ||
|---|---|---|---|---|
| ZIP | 3.0 | 28 May 2024 | 28 May 2024 | |
| ZIP | 1.0 | 01 Jul 2024 | 01 Jul 2024 |
Schematic Pack (2)
| タイトル | バージョン | 更新日 | ||
|---|---|---|---|---|
| 1.0 | 28 May 2024 | 28 May 2024 | ||
| 1.0 | 01 Jul 2024 | 01 Jul 2024 |
品質 & 信頼性
| 製品型番 | マーケティング･ステータス | RoHSコンプライアンスグレード | 材料宣誓書** |
|---|---|---|---|
| NUCLEO-WB09KE | 量産中 | Ecopack1 | |
NUCLEO-WB09KE
Package:
Ecopack1Material Declaration**:
(**) st.comで提供している材料宣誓書は、パッケージ･ファミリ内で最も一般的に使用されているパッケージに基づく汎用ドキュメントの場合があります。そのため、特定の製品では100%正確ではない可能性があります。特定の製品情報については、セールスサポートまでお問い合わせください
サンプル & 購入
| 製品型番 | 製品ステータス | Budgetary Price (US$)*/Qty | STから購入 | Order from distributors | パッケージ | 梱包タイプ | RoHS | Country of Origin | ECCN (US) | ECCN (EU) | サプライヤ | Specific features | WEEE Compliant | コア製品 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NUCLEO-WB09KE | | | distributors 販売代理店に在庫がない場合は、STのセールス･オフィスまでお問い合わせください |
|
|
|
|
NUCLEO-WB09KE 量産中
販売代理店に在庫がない場合は、STのセールス･オフィスまでお問い合わせください
（*）概算用の参考価格（US$）です。現地通貨でのお見積りについては、STのセールス･オフィスまたは販売代理店までお問い合わせください。
