製品概要
概要

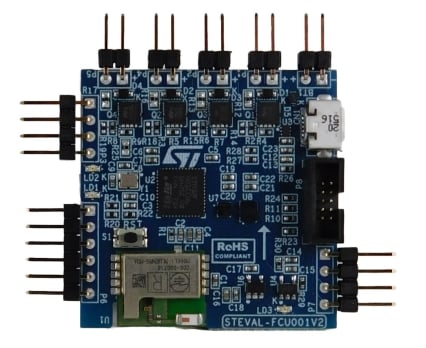

The STEVAL-FCU001V2 is designed to support quad-copter drone designers.
A complete firmware example project allows the designer to begin flying small or medium sized quad-copters (with brushed or brushless DC motors) immediately and evaluate the performance of the IMU sensors under real flight conditions.
The user can refer to the STEVAL-DRONE02 as its companion kit to make their own mini-drone kit.
The FCU can be controlled by a standard external remote controller (PWM input interface) or by a smartphone or tablet through the on-board Bluetooth low energy module (CE, FCC, ARIB, BQE certified).
Pressure sensor is also embedded to support 3D navigation applications.
SWD, I²C and USART connectors are available for firmware development and debugging, and to support additional external sensors or RF modules.
-
特徴
- Compact flight controller unit (FCU) evaluation board with firmware example for a small or medium sized quad-copter
- On-board LiPo 1-cell battery charger
- Possibility to directly drive 4 DC brushed motors through the low voltage on-board MOSFET or alternatively use external ESC for DC brushless motor configuration
- Main components:
- STM32F401 – 32-bit MCU with ARM® Cortex®
- LSM6DSR – iNEMO intertial module: 3D accelerometer and 3D gyroscope
- LPS22HH – High-performance MEMS nano pressure sensor: 260-1260 hPa absolute digital output barometer
- BlueNRG-M0 – Very low power network processor module for Bluetooth® low energy v4.2
- STL10N3LLH5 – N-channel 30 V, 9 A, PowerFLAT(TM) STripFET(TM) V Power MOSFET
- STC4054 – 800 mA standalone linear Li-Ion battery charger
- RoHS compliant
- WEEE compliant
おすすめ製品
推奨コンテンツ
すべてのリソース
| タイトル | バージョン | 更新日 |
|---|
Board Manufacturing Specifications (1)
| タイトル | バージョン | 更新日 | ||
|---|---|---|---|---|
| ZIP | 1.0 | 02 Sep 2024 | 02 Sep 2024 |
BOM (1)
| タイトル | バージョン | 更新日 | ||
|---|---|---|---|---|
| 1.0 | 02 Sep 2024 | 02 Sep 2024 |
Schematic Pack (1)
| タイトル | バージョン | 更新日 | ||
|---|---|---|---|---|
| 1.0 | 02 Sep 2024 | 02 Sep 2024 |
品質 & 信頼性
| 製品型番 | マーケティング･ステータス | パッケージ | グレード | RoHSコンプライアンスグレード | WEEE Compliant | 材料宣誓書** |
|---|---|---|---|---|---|---|
| STEVAL-FCU001V2 | 量産中 | CARD | インダストリアル | Ecopack2 | はい | |
