製品概要
主な利点
高度なワイヤレス性能
- 堅牢で安定したコネクティビティを実現するクラス最高レベルの無線
- 最先端の無線効率
- IoTデバイスのバッテリ寿命を延ばすための電源制御オプション
コスト効率
- 搭載機能に応じた最適な価格設定
- 小型パッケージで高集積化（バランと高速外部発振回路の統合）
- 簡素化された回路と少ない部品点数で2層PCBでの製品設計を実現
広範なワイヤレス設計開発エコシステム
- STM32Cubeにより合理化されたプロジェクト開発
- RFリファレンス設計、インピーダンス整合とフロントエンド･フィルタ設計を容易にするIPD（集積型パッシブ･フィルタ）
- Bluetooth® Low EnergyおよびMeshスタック、ソフトウェア、ツール、リソース
概要

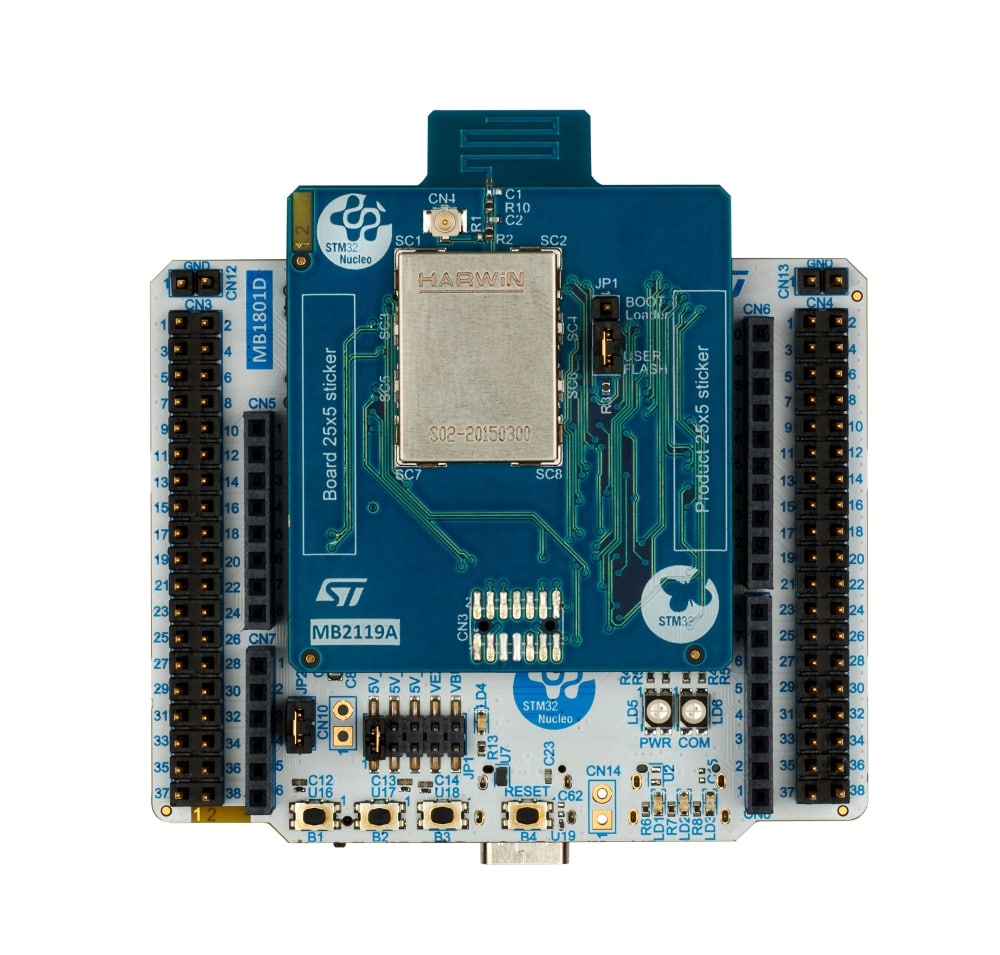

NUCLEO-WB07CC is a Bluetooth® Low Energy wireless and ultra-low-power board embedding a powerful and ultra-low-power radio compliant with the Bluetooth® Low Energy SIG specification v5.4.
The ARDUINO® Uno V3 connectivity support and the ST morpho headers allow the easy expansion of the functionality of the STM32 Nucleo open development platform with a wide choice of specialized shields.
-
特徴
- Ultra-low-power wireless STM32WB07CC microcontroller based on the Arm® Cortex®‑M0+ core, featuring 256 Kbytes of flash memory and 64 Kbytes of SRAM in a VFQFPN48 package
- MCU RF board (MB2119):
- 2.4 GHz RF transceiver supporting Bluetooth® specification v5.4
- Built‑in PCB antenna
- Three user LEDs
- Three user and one reset push-buttons
- Board connectors:
- USB Type-C®
- ARDUINO® Uno V3 expansion connector
- ST morpho headers for full access to all STM32 I/Os
- Flexible power-supply options: ST-LINK USB VBUS or external sources
- On-board STLINK-V3EC debugger/programmer with USB re-enumeration capability: mass storage, Virtual COM port, and debug port
- Comprehensive free software libraries and examples available with the STM32CubeWB0 MCU Package
- Support of a wide choice of Integrated Development Environments (IDEs) including IAR Embedded Workbench®, MDK-ARM, and STM32CubeIDE
