製品概要
主な利点
Effortless prototyping
Enable easy porting and prototyping from one STM32 MCU to another. STM32Cube software packages come with a number of ready-to-use examples.
Easy extension with specialized add-ons
Nucleo-64 includes Arduino Uno rev3 & ST morpho connectors.
Highly affordable
The STM32 Nucleo boards allow anyone to try out new ideas.
概要

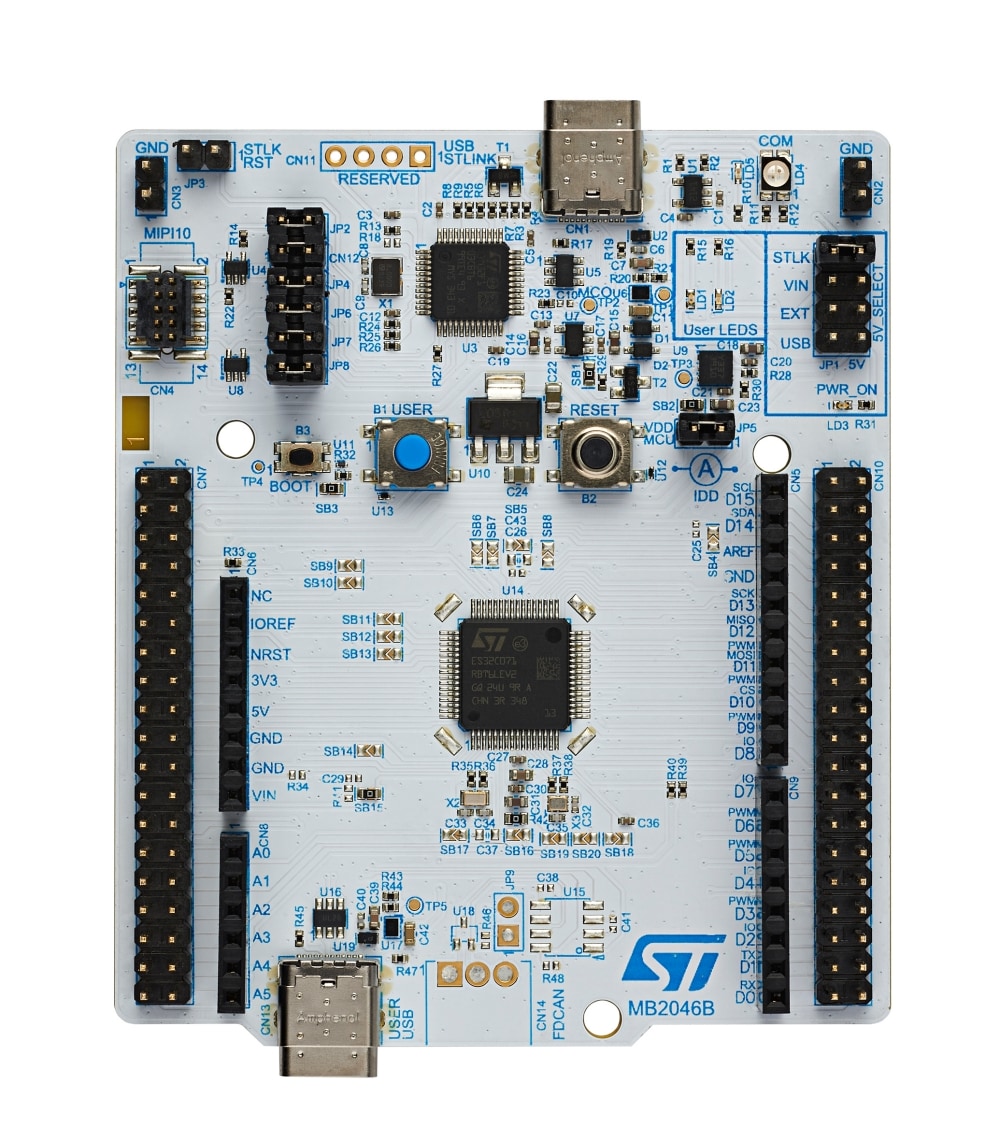

STM32 Nucleo-64ボードは、プロトタイプを作成して新しいアイデアを試したいときに、低コストで柔軟性の高いツールとして活躍します。STM32マイクロコントローラが提供するさまざまな性能と消費電力特性の中から、最適な組み合わせを選択してください。互換ボードについては、外部スイッチング電源（SMPS）がRUNモードにおける電力消費を大幅に削減します。
ARDUINO® Uno V3コネクタへの対応やST Morphoヘッダと各種専用シールドによって、STM32 Nucleoのオープンな開発プラットフォームの機能を簡単に拡張することができます。
STM32 Nucleo-64ボードにはST-LINKデバッガ / プログラマが内蔵されているため、デバッグ･プローブを別途用意する必要がありません。
STM32 Nucleo-64ボードには、STM32の総合的な無料ソフトウェア･ライブラリに加え、STM32Cubeファームウェア･パッケージで使用できるサンプル･プログラムが付属しています。
-
特徴
- 共通の特徴
- LQFP64またはLQFP48パッケージのSTM32マイクロコントローラ
- ARDUINO®と共有されるユーザLED x1
- ユーザ･ボタン x1 / リセット･ボタン x1
- 水晶発振子（32.768kHz）
- ボード･コネクタ：
- ARDUINO® Uno V3拡張コネクタ
- STM32のすべてのI/OにフルアクセスできるST Morpho拡張ピン･ヘッダ
- 柔軟性の高い電源オプション：ST-LINK / USB VBUS / 外部電源
- USB の再エニュメレーション機能を備えたオンボード ST-LINK デバッガ / プログラマ：マスストレージ、仮想 COM ポート、およびデバッグ･ポート
- STM32Cubeファームウェア･パッケージで利用できる包括的な無料ソフトウェア･ライブラリとサンプル･コード
- IAR Embedded Workbench®、MDK-ARM、STM32CubeIDEなどの幅広い統合開発環境（IDE）をサポート
- ボード固有の特徴
- Vcoreロジック電源を生成する外部スイッチング電源（SMPS）
- 24MHzまたは48MHz HSE
- ボード･コネクタ：
- 外部スイッチング電源（SMPS）専用コネクタ
- ST-LINK用のMicro-BまたはMini-B USBコネクタ
- MIPI®デバッグ･コネクタ
- 共通の特徴
おすすめ製品
注目ビデオ
Enhancing the STM32C0 portfolio, the new STM32C071 product line supports USB connectivity for both host and device modes without requiring an external crystal. It offers up to 128 Kbytes of flash memory and 24 Kbytes of RAM, available in packages ranging from 20 to 64 pins.
STM32C0は、お求めやすい価格の32bitマイコンで、32bitの優れた能力をすべての開発者にお届けします。
すべてのリソース
| タイトル | バージョン | 更新日 |
|---|
Board Manufacturing Specifications (2)
| タイトル | バージョン | 更新日 | ||
|---|---|---|---|---|
| ZIP | 1.0 | 27 May 2024 | 27 May 2024 | |
| ZIP | 1.0 | 27 May 2024 | 27 May 2024 |
BOM (1)
| タイトル | バージョン | 更新日 | ||
|---|---|---|---|---|
| ZIP | 1.0 | 27 May 2024 | 27 May 2024 |
Schematic Pack (1)
| タイトル | バージョン | 更新日 | ||
|---|---|---|---|---|
| 1.0 | 27 May 2024 | 27 May 2024 |
品質 & 信頼性
| 製品型番 | マーケティング･ステータス | RoHSコンプライアンスグレード | 材料宣誓書** |
|---|---|---|---|
| NUCLEO-C071RB | 量産中 | Ecopack1 | |
NUCLEO-C071RB
Package:
Ecopack1Material Declaration**:
(**) st.comで提供している材料宣誓書は、パッケージ･ファミリ内で最も一般的に使用されているパッケージに基づく汎用ドキュメントの場合があります。そのため、特定の製品では100%正確ではない可能性があります。特定の製品情報については、セールスサポートまでお問い合わせください
サンプル & 購入
| 製品型番 | 製品ステータス | Budgetary Price (US$)*/Qty | STから購入 | Order from distributors | パッケージ | 梱包タイプ | RoHS | Country of Origin | ECCN (US) | ECCN (EU) | サプライヤ | Specific features | WEEE Compliant | コア製品 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NUCLEO-C071RB | | | distributors 販売代理店に在庫がない場合は、STのセールス･オフィスまでお問い合わせください |
|
|
|
|
NUCLEO-C071RB 量産中
販売代理店に在庫がない場合は、STのセールス･オフィスまでお問い合わせください
（*）概算用の参考価格（US$）です。現地通貨でのお見積りについては、STのセールス･オフィスまたは販売代理店までお問い合わせください。
